MULTICAM 5000SERIE
CNC FRESEBORD OG KNIVSKJÆRERE
.jpg)
CNC Fresebord og knivskjærere
5000-serien Robust, pålitelig og bygget for å vare
MultiCams 5000-serie CNC-skjærebord er svært fleksible maskiner som er enkle å konfigurere for å møte kravene til høyhastighetskutting.
Disse robuste skjæresystemene er ideelle for produksjon innen trebearbeiding, plast og ikke-jernholdig metall.
Med et bredt utvalg av standard bordstørrelser og spindelkonfigurasjoner, er MultiCams 5000-serie det optimale valget i dagens konkurranseutsatte produksjonsmiljø.
Rammekonstruksjon
Solid, tungkonstruert konstruksjon
Baserammen er en helstøpt stålplatekonstruksjon som er sveiset, stressavlastet og presisjonsmaskinert. Helstøpt konstruksjon gir et svært nøyaktig, stivt og jevnt kuttesystem, samtidig som det i stor grad eliminerer muligheten for installasjonsfeil som kan påvirke ytelsen og nøyaktigheten til systemet.
Travers støtte
Høy styrke, minimal vibrasjon
Travers-støttene er presisjonsmaskinert fra støpejernsverktøysplate ved hjelp av et 4-akset horisontalt bearbeidingssenter for å sikre loddrett posisjon. Støpejernsstøtten har naturlige egenskaper for demping av vibrasjoner samtidig som den gir en stiv støtte til travers-røret.
Travers
Konstruert for ytelse
Traversen er konstruert av 203 x 305 mm strukturelle stålrør med 16 mm sveisede stenger som støtter de lineære skinnene. Denne konstruksjonen blir avspenningsbehandlet før presisjonsbearbeiding. Y-aksen har 25 mm lineære skinner, AC-børsteløse servomotorer, presisjonsplanettgir og helikal tannstang og tannhjul.
Digitale Servo Drivere
Nøyaktig og pålitelig
Digitale servodrifter og børsteløse digitale AC-servomotorer utgjør et digitalt vektorservodriftssystem som er standard på alle 5000-serie maskiner. Dette driftssystemet integrerer posisjon, hastighet og momentløkker sømløst for å gi kompromissløs sporingsnøyaktighet, jevnhet og pålitelighet.
Spindler
Høy hastighet for økt produktivitet
Standardspindelen er en viftekjølt, 13,3 HK HSD-spindel med 24 000 RPM og 100% driftssyklus. Andre tilgjengelige alternativer inkluderer 5,5 HK og 8,5 HK vannkjølte spindler med 32 000 RPM og en 20 HK væskekjølt HSD-spindel som kan bestilles med gjengefunksjonalitet.

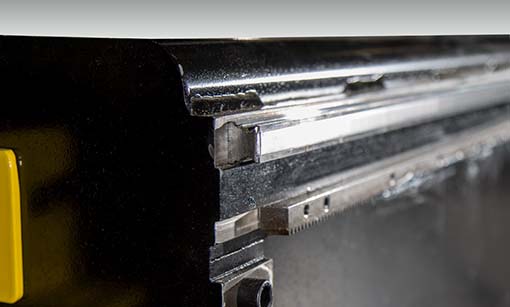

Lineære kulelager
Flytende og presise
De 25 mm lineære kulelagerprofilskinnene med rustfrie fjærstålstrimmeldeksler er standard i X-, Y- og Z-aksene.
Z -Akse
Presis og solid
5000-serien kulegjenge montering har en tilgjengelig slaglengde på 432 mm, noe som er ideelt ved bruk av spesialverktøy. Det gir muligheten til å legge til større klaring for gantryen etter behov. Gantryforhøyere er tilgjengelige for å øke arbeidsområdet på maskinen med 102 mm eller 203 mm.
Vakuumpumper
Optimal ytelse
Standardalternativene for vakuumpumper inkluderer en 8,5 HK (225 CFM) eller 17 HK (335 CFM), to-trinns regenerativ blåser. Disse kraftige pumpene maksimerer materialets feste og er designet for optimal ytelse på et bredt spekter av materialer. Andre pumpalternativer er tilgjengelige basert på bruksområdet.
Drivverk
Høy akselerasjon, utmerket kuttkvalitet
Høy-moment, børsteløse digitale AC-servomotorer koblet til Alpha-gearkasser uten spillerom driver både X- og Y-aksene. Dette resulterer i høy akselerasjon av gantryen samt utmerket kuttkvalitet.
MultiVision Digital Registrering
Fleksibelt og nøyaktig
Automatisk verktøyveksler ATC (Automatic Tool Changer)
Optimalisert for raskere gjennomstrømning
Arbeidsflater
Allsidige, effektive, multifunksjonelle
Standard arbeidsflate er 26 mm tykk med en hardhet på 80-82 Durometer, laget av fenolplast med et maskinert rutemønster på 38 mm ved hjelp av 635 mm x 127 mm skumtape som tetning. Fenolplast er en utmerket arbeidsflate på grunn av sin pålitelige mekaniske styrke og dimensjonale stabilitet.
Dobbelthode
Økte muligheter
Tangentialkniv
Allsidighet for å møte spesifike krav
3-AKSE CNC-MASKINER
Uansett hvilken type skjæring du trenger å utføre, har MultiCam et CNC-skjærebord som gir perfekte resultater. Med en repeterbarhet på bare +/- 0,0254 mm (1/1000 tomme) kan du være sikker på presise kutt hver gang. Hvert MultiCam-skjærebord tilbyr tilpasningsmuligheter for ulike applikasjonsbehov.
5000-serien er ideell for skjæring av større deler, mens Apex 5R, 3R og 1R kommer i vanlige standardstørrelser som passer for alle produksjonsanlegg. De forskjellige seriene er egnet for en bred rekke materialer, inkludert tykk industriplast, ikke-jernholdige metaller, treprodukter og avanserte materialer som glassfiber, kledning og karbonfiber.
MultiCam Apex 1R og 3R er velegnet for ulike bruksområder som skilting, 3D-skjæring og aluminiumsproduksjon. Med tilleggsutstyr som automatisk knivbytte og oscillerende kniv kan du utvide bruksområdene til å omfatte utskrift og skjæring av emballasje, lyd- og isolasjonsplater.
Apex 5R med sitt store, robuste bordformat og høy ytelse passer perfekt til marine- og romfartsproduksjon, tykk aluminiumsproduksjon og andre prosesser som involverer store plater eller pendeloperasjoner.
Alle våre skjærebord er utstyrt med MultiCams brukervennlige programvare, slik at du raskt og enkelt kan komme i gang med presisjonsskjæring. Våre CNC-skjærebord er bygget i USA, noe som garanterer høy kvalitet og holdbarhet for pålitelig ytelse hver gang.
Multicam CNC fresebord og knivskjærere
Alvøen leverer, installerer og vedlikeholder Multicam CNC styrte fresebord. Vi har nødvendige slitedeler for alle maskiner, på lager i Alvøen, service på alle systemer vi leverer og har levert. Teknikerne i Alvøen AS har bred kjennskap og lang erfaring fra alle våre maskiner og prosesser.
Alvøen AS har vært Multicam sin distributør og skandinaviske representant siden 1995.
| Spesifikasjoner | Metrisk |
|---|---|
| Z-akseklaring | 114mm |
| Z-akse bevegelse | 152mm |
| Dreie | 28.702 MPM |
| Drivsystem (X,Y) | Helikalt |
| Drivsystem (Z) | Kuleskrue |
| Valg: |
|---|
| Bore- og gjengehoder |
| Programmerbar Z-akse støvbeskyttelse. |
| Oppgradering til 20:1 presisjons girkasse. |
| Drillbank |
| Motorisert C-akse for aggregater |
EZ Kontrollsystem
EZ Kontrollsystemet er en kraftig håndholdt datamaskin som forenkler og effektiviserer CNC-prosessene dine. Med sin brukervennlige grafiske brukergrensesnitt gjør dette systemet betjeningen enkel.
Mange kontrollsystemer er fortsatt begrenset til stasjonære enheter. Mobiliteten til EZ Kontrollsystem gir mange fordeler for operatøren, og bidrar til forbedrede prosesser. Hos MultiCam forstår vi viktigheten av et fleksibelt og mobilt kontrollsystem, og derfor jobber vi med å utvikle et trådløst system.
Mobilitet
Funksjoner i EZ kontrollsystem som verktøy kompensering, verktøystyring, system og kuttehastighets oversytring lar operatøren gjøre slike endringer i sanntid mens produksjonen pågår.
Størrelse
Brukervennlighet
Automatisering og prosesser
Tekniske Spesifikasjoner 5000SERIE
| STANDARDFUNKSJONER | ALTERNATIVER | SPESIFIKASJONER | MATERIALKOMPABILITET | APPLICATIONS | GRUNNLEGGENDE INFORMASJON |
| MultiCam EZ Control® og EZ G-Code™ programvare | Automatisk 12-posisjon roterende verktøyveksler | 25 mm og 35 mm lineær kulelagrede profilskinner | Tre | Trearbeid | 5.5 – 20 HP |
| Solid, helstålramme med styrkeforsterkning | MultiCam CNC kniv med valgfrie skjærehoder | Z-akse klaring: 8" 203 mm |
Plast | Ikke-jernholdig metall produksjon | Bordstørrelser: 1270 x 1270 to 3048 x 6147 |
| Høyhastighets tre-akse bevegelseskontrollsystem | Z-akse klaringsalternativer: 12" eller 16" 305 eller 406 mm |
Kutthastighet: 1800 IPM 45,720 mm/min |
Ikke-jernholdige metaller | 3-D skilt og grafikkapplikasjoner | Rask travers: 3000 IPM 76.200 mm/min |
| Ubegrensede filstørrelsesoverføringer | MultiVision™ Digital Registreringssystem | Rask travers: 3000 IPM 76.200 mm/min |
Komposittmaterialer | Reperterbarhet: +/- 0.001" +/- 0.0254 mm |
|
| Børsteløse digitale AC servodrift | (Alternativer kan endres uten varsel) | Reperterbarhet: +/- 0.001" +/- 0.0254 mm |
Standard arbeidsflate: 1" fenol 25 mm fenol |
||
| (Funksjoner kan endres uten varsel) | Drivsystem X og Y-akse: spiralformet tannstang |
||||
| Drivsystem Z-akse: kuleskrue | |||||
| (Spesifikasjonene kan endres uten varsel) |
| MODELL | L (MM) | L1 (MM) | B (MM) | B1 (MM) | ARBEIDSOMRÅDE (MM) | VEKT (KG) |
|---|---|---|---|---|---|---|
| 101 | 2743 | 1930 | 2261 | 1676 | 1270 x 1270 | 0 |
| 103 | 4013 | 3200 | 2261 | 1676 | 1270 x 2540 | 0 |
| 202 | 2997 | 2184 | 2515 | 1930 | 1537 x 1524 | 0 |
| 204 | 4674 | 3861 | 2515 | 1930 | 1537 x 3099 | 0 |
| 205 | 5131 | 4318 | 2515 | 1930 | 1537 x 3683 | 0 |
| 208 | 7620 | 6807 | 2515 | 1930 | 1537 x 6147 | 0 |
| 304 | 4674 | 3861 | 3023 | 2438 | 2032 x 3099 | 0 |
| 305 | 5131 | 4318 | 3023 | 2438 | 2032 x 3683 | 0 |
| 308 | 7620 | 6807 | 3023 | 2438 | 2032 x 6147 | 0 |
| 404 | 4674 | 3861 | 3429 | 2846 | 2438 x 3099 | 0 |
| 405 | 5131 | 4318 | 3429 | 2845 | 2438 x 3683 | 0 |
| 408 | 7620 | 6807 | 3429 | 2845 | 2438 x 6147 | 0 |
| 505 | 5131 | 4318 | 4039 | 3454 | 3048 x 3683 | 0 |
| 508 | 7620 | 6807 | 4039 | 3454 | 3048 x 6147 | 0 |
"Høyde på alle modeller 2184 mm". Legg til 508 mm til B for valgfri bred eller dobbel vogn og 1020 mm til H for valgfri bred vogn.
FRA HØY-YTELSE TIL VELDIG KREVENDE JOBBER
ALLSIDIG YTELSE FOR Å MØTE ET BREDT UTVALG AV KRAV
MultiCam produserer et utvalg av plassbesparende CNC-routere med bevegelig portal.
Hver serie er tilgjengelig i ulike størrelser for å møte dine spesifikke behov.
Tilleggsalternativer inkluderer høyfrekvensspindler, verktøyvekslere, gruppebor, vakuumbord, aggregathoder, sagblader, kniver og mye mer.
