KIMLA CNC

BPFM fresemaskiner

CNC FRESING PÅ ET NYTT NIVÅ

Kimla CNC BPFM, optimal for platebearbeiding innen skilt- og messebransjene.

Kimla BPFM er utviklet for å gi flere muligheten til å oppdage det beste av det beste innen bearbeiding av plate-materialer som plast, aluminium, tre og flere andre materialer. Opplev en hverdag der produksjonen leverer toppresultater på kortere tid, med redusert nedetid og mindre vedlikehold.

Takket være enestående hastighet, akselerasjon, skjærekvalitet, byggekvalitet og brukervennlighet, gir Kimla BPFM imponerende ytelse. Denne fleksible løsningen er ideell for et bredt spekter av materialer og bruksområder i ulike bransjer. Med Kimla BPFM er både automatisk, lineær verktøyveksler og et effektivt vakuumbord standard.

Fresmaskiner optimalisert for bearbeiding av plate-materialer. Høy presisjon og robust konstruksjon.

Kimla BPFM er bygget med svært kraftige stålrammer på 16 mm tykkelse for maksimal stabilitet, nøyaktighet og vibrasjonsdemping. Kimlas CNC-maskiner gir eksepsjonelt jevne bevegelser, selv med modeller uten lineærdrift. Med Kimla BPFM kan dere produsere skilt, profiler, plater og mye mer raskt, med perfekt resultat.

Kimla BPFM leveres med automatisk, lineær verktøyveksler. På hvert bord er det montert en sponhette for effektiv opptak av spon og støv. BPFM-modellen finnes i flere forskjellige størrelser, for eksempel 1,5 x 2, 1,5 x 3 og 2 x 3 meter. Vakuumbordet kan ha 1, 2 eller 4 soner, og dere velger det som passer deres produksjon best.

Som standard er vakuumbordet utstyrt med en eller to høytrykk-vakuumpumper, alt for høyeste ytelse og materialefastspenning. Alle BPFM fresmaskiner er konfigurert med dobbeltsidig drift på traversen, servomotorer med absolutte enkodere og elektronisk kompensasjon for traversens vinkel.

Kvalitet, stabilitet og fleksibilitet

Alvøen leverer Kimla CNC fresmaskiner i både standardversjoner og med tilpasninger etter deres ønsker.

Lineært verktøymagasin

Verktøymagasin i lineær versjon, for automatisk verktøybytte. Magasinet kan konfigureres til å romme forskjellige antall CNC-verktøy.

Som standard leveres CNC-bordene i BPFM-serien med verktøymagasin med 16 verktøyplasser.

Knivenhet - oscillerende

Knivhode med servostyrt oscillering for skjæring i myke materialer i opp til 100 mm tykkelse. Kan også benyttes med faste kniver, 45 grader kniver, brettehjul.

Med et stabilt kontrollsystem tilpasser den seg sømløst til ulike belastninger og oppgaver, noe som gjør den fleksibel for et bredt spekter av materialer og bruksområder.

Z-akse

Z-aksen er nøkkelen til nøyaktig bearbeiding, allsidighet og fleksibilitet. Den justeres sømløst for å kunne romme varierende materialtykkelser for bearbeiding på flere nivåer i komplekse konstruksjoner. Med presis dybderegulering får man konsistente og nøyaktige bearbeidingsdybder. Z-aksens integrasjon letter overgangen mellom ulike applikasjoner. Resultatet blir en sluttprodukt med overlegen overflatefinish og kvalitet.

Skråstilte tannstag eller lineærmotorer

Det nye Kimla BPFM fresbordet leveres som standard med heliske tannstag, servomotorer med absolutte enkodere og digitale servodriv. Som et alternativ kan maskinen oppgraderes med lineærmotorer. Med begge alternativene får dere nøyaktig posisjonering og bevegelseskontroll takket være Kimlas avanserte kontrollsystem. Sluttresultatet på produktet blir av absolutt høyeste kvalitet, uavhengig av valg.

Hastighet

Kimlas konstruksjonsteknikk og materialvalg gjør at fresbordet kan utføre fresing og skjæring med høyere matehastigheter enn vanlig.

Kontroll- og styringsprogrammet er optimalisert etter maskinens konstruksjon og funksjoner. Dette medfører betydelig raskere transportbevegelser og verktøybytter under fresingen.

Sikkeret

Lysgitter/sikkerhetsavskjerming plasseres rundt fresbordet og stopper maskinen dersom strålene blir brutt. Settet består av en sender, mottaker og speil som beskytter opp til tre sider. De er flerstråle for raskere reaksjon og deteksjon av personer eller objekter i maskinens arbeidsområde. Trykkmatter/sikkerhetsmatter finnes også som tilvalg.

Renishaw skannerprobe

Fungerer meget godt til posisjonering for dobbeltsidig maskinering evt videre maskinering på eksisterende deler. Probe kan også brukes til å skanne/digitalisere deler som skal kopieres.

Probe er tilgjengelig integrert i hode, eventuelt i trådløs versjon for montering i verktøyholder.

Bordalternativ

Kimla BPFM fresmaskin leveres som standard med et vakuumbord laget av holdbart 30 mm fenol. Vakuumområdet justeres enkelt og fleksibelt takket være en modulær struktur, og kan deles inn i sekjoner. Vakuumbordets gjennomtenkte konstruksjon sørger for at plate-materialet/objektet får en svært sterk feste, også ved fresing av mindre detaljer.

Vakuumbordet kan leveres med 1, 2 eller 4 soner.

Automatisk verktøykalibrering

Maskinen måler automatisk verktøylengden og korrigerer deretter Z-aksens koordinater slik at verktøylengde blir kompensert.

På maskiner utstyrt med automatisk verktøyskift kan målingen utføres én gang eller før hver bruk. Det er også mulig å måle verktøyet etter eller under bearbeiding for å sjekke parametre og at verktøy ikke er defekt.

Kamera

Kamera for lesing av passmerker, for en nøyaktig konturskjæring rundt et gitt objekt. Brukes ofte i produksjon av trykte emballasjer hvor man ønsker å skjære rundt trykte områder eller for utskjæring av konturer på ulike materialer som tekstil, gummi, vinyl, lær, kartong og isolasjonsmateriale.

Pop up pinner

Pneumatiske, automatiske pop-up pinner styres fra kontrollsystemet. Pop-up pinner er et perfekt hjelpemiddel for å sikre og lette en nøyaktig plassering av materialet på bordet. Pop-upene felles automatisk ned når fresingen starter.

Det inngår 4 pop-up pinner i standardkonfigurasjonen, 1 på kortsiden og 3 på langsiden.

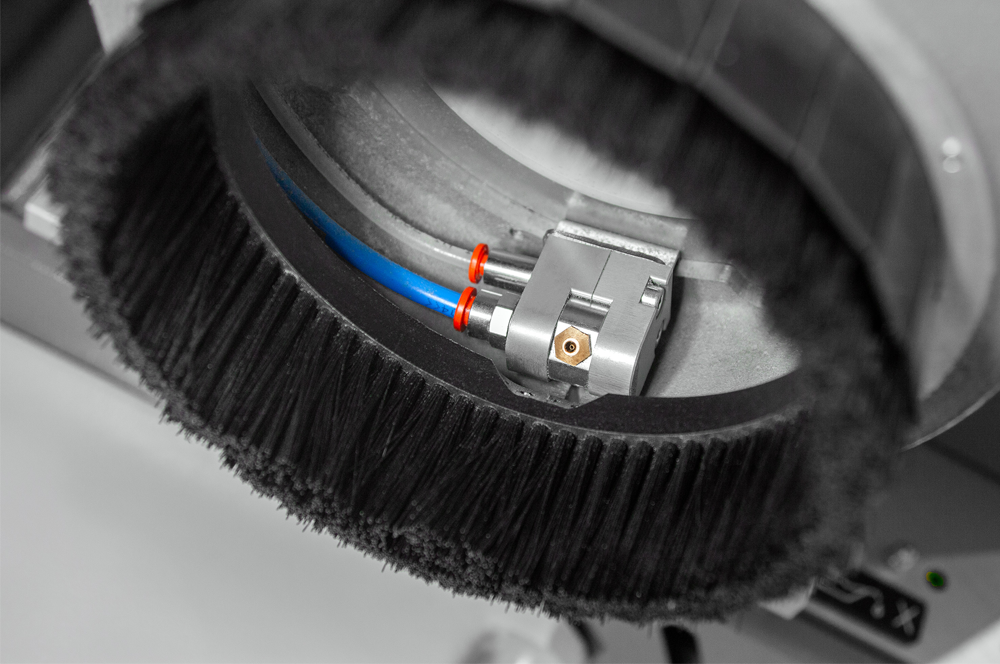

Verktøykjøling i servostyrt sponhette

I sponsugfoten er det et trykkluftmunnstykke som rettes mot fresestålet. Spesielt ved fresing i plast ønsker man å unngå at spon fester seg på fresepinnen. I slike tilfeller letter luftkjøling betydelig. Det maksimerer også utsuget av fresespon som ellers kan bli igjen i fresesporet. Kan også brukes med kjølevæske, sprit eller olje ved fresing i aluminium.

Kimla BPFM CNC router

Deres nye Kimla CNC fresbord tilpasses helt etter deres behov og ønsker. En grunnkonfigurasjon kan for eksempel se slik ut:

Bord 2 x 3 m, stålramme, 16 mm materialtykkelse
Skråstilte tannstag
Servomotorer med absolutte enkodere
Digitale servodriv og styringssystem
Vakuumbord med 1 - 4 vakuumsoner
Automatiske pop-up pinner
HSD 8 hk spindel, 40 000 rpm
Lineær verktøyveksler, 16 posisjoner
Servostyrt sponhette med innebygd kjøling
Datakabinett med PC og 3D-programvare
Lysgitter

Deres nye Kimla leveres med de funksjonene dere trenger.

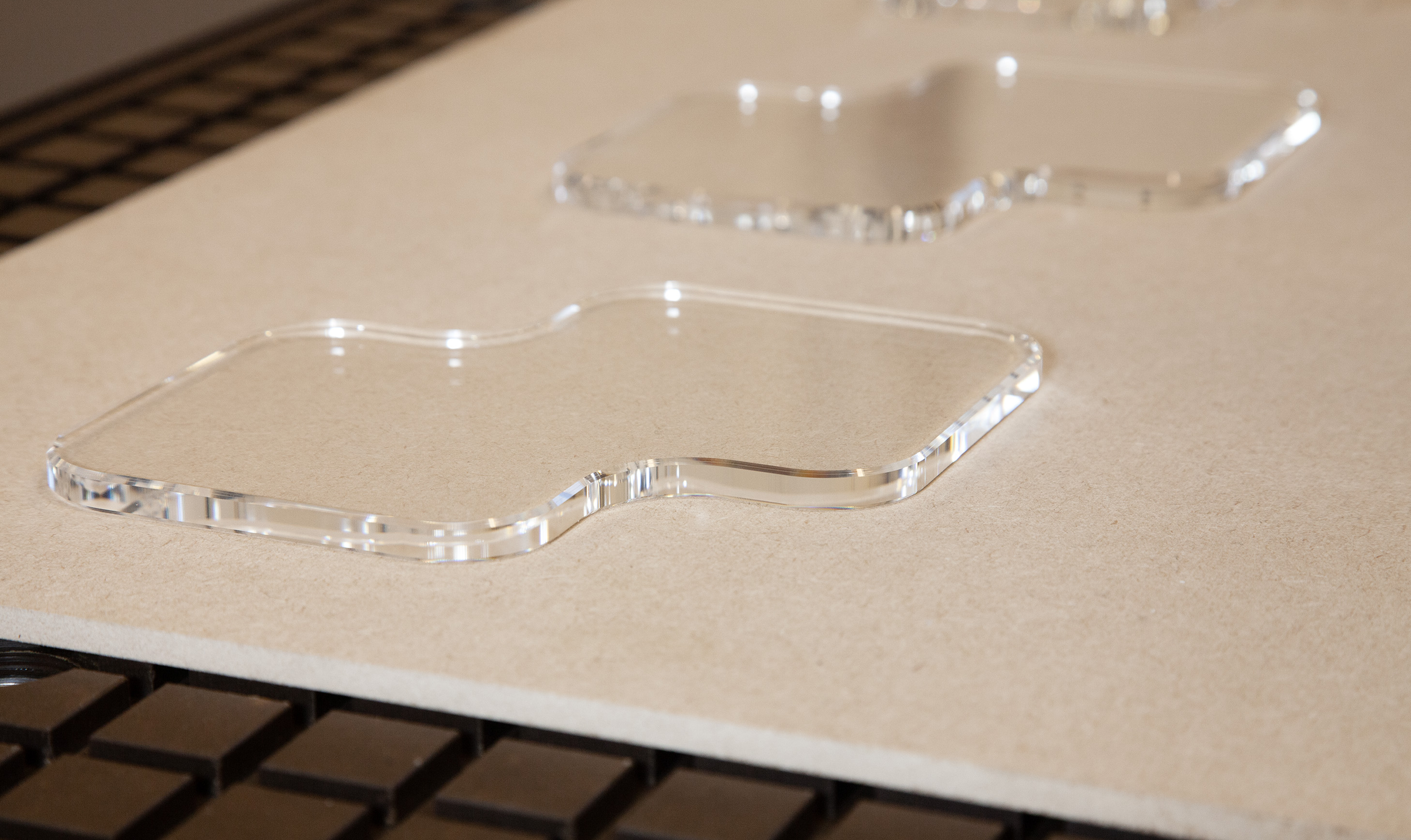

Bearbeiding av materiale med Kimla CNC Maskin

❮ ❯

Om Alvøen som leverandør

✔ Demo: Vi viser gjerne hvor anvendelige Kimlas CNC-produkter er og hvordan de kan integreres i deres produksjon. Vi kan utføre tester tilpasset dine spesifikke bruksområder og med ditt eget materiale.

Velkommen til en demo i vårt showroom i Bergen. Vi tilbyr også demonstrasjoner via videokonferanse.

✔ Service, support, opplæring og deler: Alvøen tilbyr landsdekkende service og support med åpningstider alle arbeidsdager, året rundt. Vi sørger for opplæring slik at du kan utnytte maskinens fulle kapasitet. Med kontor i Bergen, støtte fra kolleger i Sarpsborg og Kimlas teknikere, er vi alltid tilgjengelige. Vi tilbyr telefonsupport ved behov og har de fleste deler og tilbehør på lager.

Tekniske spesifikasjoner Kimla BPFM

Standard			Valgfri
Arbeidsområde	Bredde	1500 2100	Verktøymagasin - lineært 10 eller 18 stillinger

	Lengde	2100 2500 3100	Luft-/olje-/spritkjøling



	Z-akse transport	200	Touch scanner

Spindelalternativ	24 000 rpm	9 kW (12 hp) 12 kW (16 hp)	ISO30 eller HSK63F

	40 000 rpm	6 kW (8 hp)	HSK32E

	Avkjøling	Luft/vannkjøling	-
Kontrollsystem	Digital AC Servo drivsystem	-
Bordtype	Vakuumbord	-	1, 2 eller 4 soner



Automatisk verktøyveksler (ATC)	Lineær	-	-


Automatisk verktøylengdejustering	Ja	-	-
Skap med styrecomputer	Ja	-	-

Tilleggsvalg

Spraykjøler olje/alkohol	Automatisk
Hode	Aktiv, oscillerende kniv
	Falsepreg / Rill
	Aktiv, tangentiell kniv
	Kniv for folieskjæring
	Penn for plottere
	Kjøling luft/sprit/olje
Scanner	Touch probe
	Laserpointer
	Kamerasystem
	Sikkerhetsmatter	Lasergardiner OHS-avgrensning
	Spon/støvavsugssystem	Sugefot	Pneumatisk eller servostyrt
